10 ELEVATORER (§ 242-§ 249)

Introduktion

Den indsatte vejledningstekst til kravteksten i dette kapitel er fra Bygningsreglementets vejledning om elevatorer (Trafik-, Bygge- og Boligstyrelsen, 2018o) gældende fra 1. juli 2018.

Vejledning (0.0 Forord)

Bygningsreglementet indeholder krav til elevatorer i forhold til tilgængelighed, sikkerhed og energiforbrug. Den overordnede, generelle tilgang er baseret på krav i EU-direktiv 2014/33/EU (Elevatordirektivet), der i Danmark er implementeret gennem bekendtgørelse nr. 1540 af 10/12/2015 om indretning m.v. af elevatorer og sikkerhedskomponenter til elevatorer.

Ud over reglerne i Elevatordirektivet er opstillet krav til adgangsveje og anvendelse af elevatorer, herunder krav til indretning af adgangsveje, der skal benyttes i forbindelse med eftersyn og vedligeholdelse af elevatorer. Dette med henblik på sikring af tilstrækkelig frihøjde og sikring mod nedstyrtning. Disse krav fremgår af Arbejdstilsynets bekendtgørelser:

Bekendtgørelse nr. 460 af 23/05/2016 om adgangsveje til elevatorer, rulletrapper og lignende maskiner
Bekendtgørelse nr. 461 af 23/05/2016 om anvendelse m.v. af elevatorer, rulletrapper og lignende maskiner

Ydermere har SBi udarbejdet SBi-anvisning 249 Tilgængelige boliger – indretning, og Anvisning 262 Tilgængelige etageboliger – indledende spørgsmål. Begge indeholder relevant vejledning i forhold til elevatorer og løfteplatforme.

Som alternativ til elevatorer kan der under visse omstændigheder anvendes løfteplatforme. Ligesom elevatorer er løfteplatforme løftemateriel der betjener fastlagte niveauer ad en fast bane, dog med en hastighed på højst 0,15 m/s. Derudover har den også til formål at transportere personer og gods, men ikke gods alene.

Reglerne for løfteplatforme fremgår af EF direktiv 2006/42/EF af 17. maj 2006 (Maskindirektivet), der i Danmark er implementeret gennem bekendtgørelse nr. 693 af 10/06/2013 om indretning m.v. af maskiner.

Anvendelsen af løfteplatforme skal ses som et muligt alternativ når det ikke er muligt at installere en elevator, ved for eksempel ombygninger af eksisterende ejendomme. Løfteplatforme som alternativ til elevator skal ikke anvendes som løsning i nybyggeri.

SBi-anvisning (0.0 Forord)

Løfteplatforme

Løfteplatforme med knapper, som skal holdes inde hele tiden, mens platformen kører, kan være uvante at betjene for mange mennesker, og for personer med spastiske bevægelser kan de være helt uanvendelige. Hvis de installeres, anbefales en løftekapacitet på mindst 300 kg, så en person i el-kørestol kan løftes. Hvis en hjælper også skal med i platformen, skal løftekapaciteten være større, fx 450 kg. Løfteplatformen bør have betjening som beskrevet i DS/EN 81-41 (Dansk Standard, 2011b). Ladstørrelsen bør være mindst 0,9 meter i bredden og 1,4 meter i længden. Der bør desuden være et manøvreareal på mindst 1,5 × 1,5 meter før og efter løfteplatformen.

Der gøres opmærksom på, at der markedsføres langsomtkørende løfteplatforme, som ligger tæt på at opfylde DS/EN 81-70 (Dansk Standard, 2018d) til en type 2 elevator med hensyn til sikkerhed og betjening, herunder impulstryk, tale, knapudformning m.m.

Trappelifte

Trappelifte, som følger trappeløbet på skrå, skal ligesom løfteplatforme gøre det muligt for brugerne ved egen hjælp at komme frem til bygningens funktioner. Næsten ingen trappelifte kan bruges af alle, da de typisk er åbne, mindre i lad-størrelse og ikke giver samme sikkerhed under kørsel som løfteplatforme og elevatorer. De bør derfor kun anvendes ved ombygninger, hvor det ikke er muligt at indbygge ramper, elevatorer og lodretkørende løfteplatforme. Trappelifte bør have betjening iht. til DS/EN 81-40 (Dansk Standard, 2008a), dog skal det bemærkes, at ladstørrelse og løftekapacitet ikke er tilstrækkelig i denne standard. Løftekapaciteten bør være mindst 300 kg, og ladstørrelsen mindst 0,8 × 1,3 meter. Der bør være et manøvreareal på mindst 1,5 × 1,5 meter før og efter trappeliften.

§ 242-§ 249 Elevatorer

§ 242

Elevatorer i fælles adgangsveje skal sikre, at brugerne ved egen hjælp har adgang til bygningens etager og kan komme til bygningens funktioner.

Stk. 2

Design, udførelse, drift og vedligehold af elevatorer skal ske under hensyn til, at:

Der kan opnås et forsvarligt sikkerhedsniveau.
Der ikke sker unødigt forbrug af energi.

Stk. 3

Der skal være naturlig eller mekanisk ventilation af elevatorskakte. Maskinrum skal ventileres.

Vejledning (1.0 Generelt)

Det primære formål med kravene i kapitel 10 – Elevatorer, er at sikre, at brugerne ved egen hjælp har adgang til bygningens etager og derved kan komme til bygningens funktioner. Derudover er formålet også at opnå et forsvarligt sikkerhedsniveau og begrænse energiforbruget ved design, udførelse, drift og vedligehold af elevatorerne.

Bygningsreglementet behandler andetsteds andre krav til elevatorer såsom:

Brandmandselevatorer i henhold til DS/EN 81-72:2015
Tilgængelighed i henhold til DS/EN 81-70+A1:2009

§ 243

Kravet om elevatorer gælder ikke for fritliggende enfamiliehuse, rækkehuse og dobbelthuse og lignende, der alene anvendes til boligformål, samt sommerhuse i sommerhusområder.

§ 244

I bygninger med 3 etager og derover skal der installeres mindst én elevator, der kan betjene hver etage, herunder udnyttet tagetage og kælder. I bygninger med flere opgange gælder kravet for hver opgang. En bygning med stueplan, 1. sal og 2. sal, regnes for en bygning med 3 etager. Kælder medregnes i denne sammenhæng ikke ved opgørelse af etageantallet.

§ 245

For boliger med flere internt forbundne etager skal elevatoren alene føres til boligens adgangsetage.

Vejledning (1.1 Anvendelsesområde)

Nybyggeri

Ifølge bygningsreglementet 2018, § 244 skal der i nybyggeri med 3 etager og derover installeres mindst én elevator, der kan betjene hver etage, herunder udnyttet tagetage og kælder. I bygninger med flere opgange gælder kravet for hver opgang. En bygning med stueplan, 1. sal og 2. sal, regnes for en bygning med 3 etager. Kælder medregnes i denne sammenhæng ikke ved opgørelse af etageantallet. For boliger med flere internt forbundne etager, skal elevatoren alene føres til boligens adgangsetage, jf. bygningsreglementet 2018, § 245.

Kravet om elevatorer gælder ikke for fritliggende enfamiliehuse, rækkehuse og dobbelthuse og lignende, der alene anvendes til boligformål, samt sommerhuse i sommerhusområder, jf. bygningsreglementet 2018, § 243.

Tilbygning og ombygning

Ifølge bygningsreglementet 2018, § 247, er ombygninger og mindre tilbygninger til eksisterende boligbebyggelse ikke omfattet af krav om etablering af elevator.

Ombygninger i eksisterende boligbyggeri omfatter for eksempel inddragelse af en eksisterende tagetage til bolig.

Mindre tilbygninger omfatter for eksempel etablering af tårne til bade- og wc-rum, køkkener mv. i tilknytning til eksisterende boliger, og tilbygning af 1 etage til boligformål ovenpå eksisterende boligbebyggelse.

Der henvises til Bekendtgørelse nr. 1250 af 13/12/2004 om tilgængelighedsforanstaltninger i forbindelse med ombygninger i eksisterende byggeri, der omhandler tilgængelighedskrav i offentlig tilgængelige bygninger og erhvervsbyggeri ved ombygning.

Eksempler

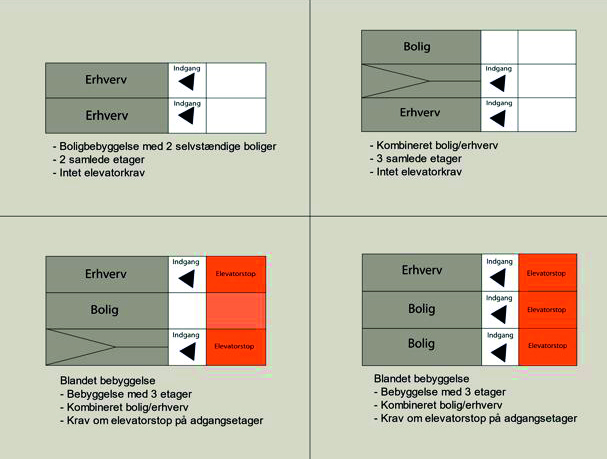

Figur 1: Eksempler på etager i bygninger (snit) - Eksemplerne er vejledende og ikke udtømmende

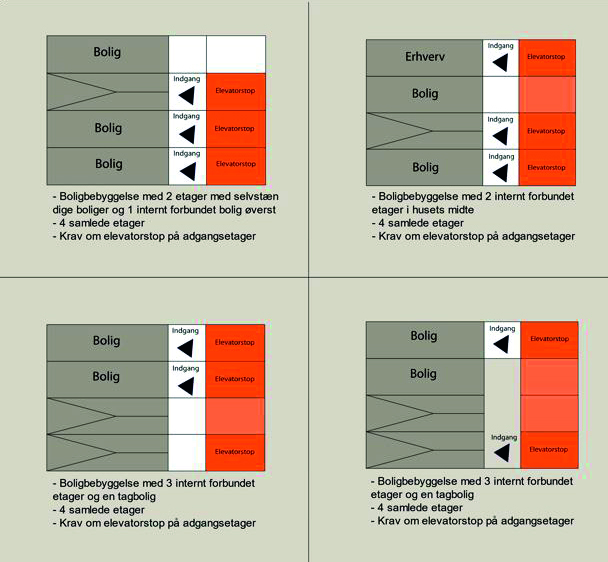

Figur 2: Eksempler på etager i bygninger (snit) - Eksemplerne er vejledende og ikke udtømmende

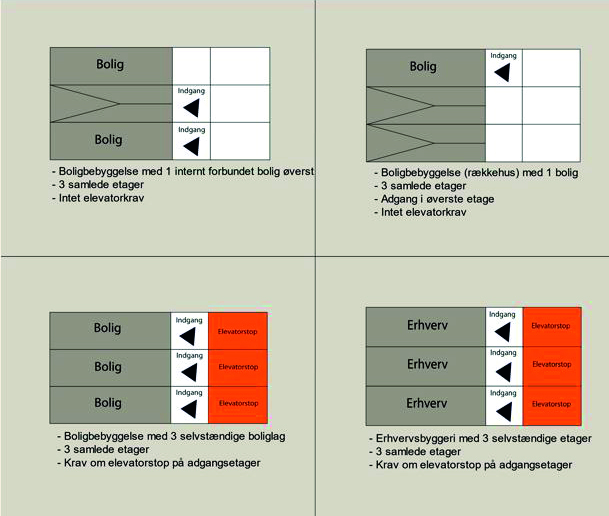

Figur 3: Eksempler på etager i bygninger (snit) - Eksemplerne er vejledende og ikke udtømmende

SBi-anvisning (§ 244)

I nybyggerier bør elevatorer placeres centralt for bygningens væsentligste funktioner, så der opnås korte transporttider og enkle transportveje til elevatorerne. Elevatorernes kapacitet og antal bør afpasses behovet i bygningen.

§ 246

I nybyggeri, jf. § 244, hvor der installeres elevator, skal mindst én elevator designes og udføres som type 2 elevator i overensstemmelse med DS/EN 81-70: Sikkerhedsregler for konstruktion og installation af elevatorer – Særlige anvendelser for passager- og godselevatorer – Del 70: Tilgængelighed til elevatorer for personer, inklusive personer med handicap eller på tilsvarende vis, der sikrer tilgængelighed for personer med handicap.

Vejledning (2.0 Tilgængelighed)

Ifølge bygningsreglementet 2018, § 249 [red. § 246], skal der i nybyggeri, hvor der installeres elevator, være mindst én elevator designet og udført som type 2 elevator i overensstemmelse med DS/EN 81-70+A1:2009: Sikkerhedsforskrifter for konstruktion og installation af elevatorer – Særlig anvendelser for passager- og godselevatorer – Del 70: Tilgængelighed til elevatorer for personer, inklusive personer med handicap. Dette gælder for alle opgange. En type 2 elevator stiller bl.a. specifikke krav til elevatorens dimensioner (1,4 meter x 1,1 meter) og placering af betjeningsknapper.

Elevatorer skal altid tilpasses til anvendelsen og det kan således være nødvendigt med en elevator der er større end minimumskravet, for eksempel såfremt den skal kunne medbringe større kørestole eller ambulancebårer, eller såfremt den etableres i et byggeri med mange brugere.

Ved især ombygninger kan det være svært at opfylde kravet om en type 2 elevator i forhold til elevatorernes dimensioner. Der kan som alternativ installeres en minielevator eller løfteplatform, der har mindre dimensioner. Det bemærkes dog, at det kræver, at kommunalbestyrelsen dispenserer fra bygningsreglementets krav om type 2 elevator.

Vejledning (3.0 Sikkerhed)

Elevatorer i nybyggeri kan opføres efter DS/EN 81-20:2014 Sikkerhedsregler for konstruktion og installation af elevatorer – Elevatorer til transport af personer og gods – Del 20: Personelevatorer og person-gods-elevatorer. I forbindelse med installation af nye elevatorer i eksisterende byggeri kan det være nødvendigt at anvende DS/EN 81-21+A1: 2012 Sikkerhedsforskrifter for konstruktion og installation af elevatorer – Elevatorer til transport af personer og gods – Del 21: Nye person- og godselevatorer i eksisterende bygninger.

Løfteplatforme kan opføres efter DS/EN 81-41:2011 vertikale løfteplatforme til personer med hæmmede bevægelsesmuligheder. Løfteplatforme forstås ikke som elevatorer, idet de normalt ikke opfylder de samme krav til personsikkerhed i Bekendtgørelse nr. 1540 af 10/12/2015. Grundet dette er det som udgangspunkt kun muligt at anvende løfteplatforme, hvis det sker for at udligne niveauforskelle inden for én enhed, og ikke som niveaufri afgang i fælles adgangsveje. Såfremt løfteplatforme ønskes anvendt til netop niveaufri adgang i fælles adgangsveje, skal de ligeledes udføres med lukket stol og efterleve sikkerhedsniveauet i DS/EN 81-70.

Ved etablering af elevatorer skal der ligeledes tages højde for Arbejdstilsynets sikkerhedsregler.

Vejledning (5.0 Dispensationer)

Kommunalbestyrelsen kan efter en konkret vurdering vælge at dispensere for bestemmelserne i bygningsreglementet og f.eks. tillade en minielevator eller løfteplatform der ikke opfylder type 2 kravet. Dispensationen skal dog være foreneligt med de hensyn, der ligger bag den konkrete bestemmelse der dispenseres fra.

SBi-anvisning (§ 246)

Størrelse af elevator

En type 2 elevator måler indvendigt fortsat mindst 1,4 meter i dybden og mindst 1,1 meter i bredden, men udstyres fremover med en dør på mindst 0,9 meter, der er anbragt i en kort side. Type 3 har nu også dør i en kort side og kan tage større kørestole eller en ambulancebåre. Type 4 og 5 kan forsynes med døre i tilstødende sider.

I byggeri til stort plejebehov kan endnu større elevatorer, fx 2,4 × 1,85 meter og dørbredde på 1,5 meter, stadig være nødvendige.

DS/EN 81-70:2018 (Dansk Standard, 2018d) indeholder flere typer elevatorer, herunder med større dybde, dørbredder og med døre i tilstødende sider. Hensyntagen til brugernes behov kan betyde, at bestemte typer elevatorer er at foretrække.

Ved både om- og nybygning bør det huskes, at elevatorskakte af sikkerhedsmæssige grunde normalt skal have en grube nederst og ekstra højde over øverste etage.

Foran elevatordøre skal der være et vendeareal på mindst 1,3 × 1,3 meter. Et vendeareal på 1,5 × 1,5 meter anbefales dog, da det muliggør, at de fleste personer i kørestol kan vende foran elevatoren, se figur 42. Er der en nedadgående trappe ud for elevatordøren, bør afstanden til trappen være mindst 2,0 meter, da kørestolsbrugere oftest må bakke ud af elevatoren og derfor risikerer at køre ud over trappekanten, hvis afstanden er mindre.

Figur 42. Indretning af område foran elevator efter DS/EN 81-70 (Dansk Standard, 2018d).

Betjening

Betjening og indretning af elevatorer skal udformes i henhold til standarden DS/EN 81-70 (Dansk Standard, 2018d). Det betyder bl.a. følgende:

Alle betjeningsknapper og tilhørende tal og bogstaver skal udformes på en bestemt måde, så de er både synlige og følbare.
Det skal både kunne høres og føles, når knapper aktiveres.
En stemme af en vis lydstyrke skal fortælle hvilken etage, der stoppes på, og der skal være synlig information herom.
Etageknapper og anden betjening indvendig i elevatoren skal sidde i højden 0,9-1,2 meter, mindst 0,4 meter fra indvendige hjørner, se figur 43.
Tilkaldeknapper uden for elevatoren skal sidde i højden 0,9 til 1,1 meter, mindst 0,5 meter fra indvendige hjørner.
Elevatorens kørselsretning skal angives med lysende pile uden for elevatoren.
Elevatorens kørselsretning skal angives med lyd, fx en tone for 'op' og to toner for 'ned'.
Elevatorstolen skal desuden indrettes med:
En specielt udformet håndliste, 0,9 meter over gulv, i mindst én side.
Spejl eller andet udstyr til brug for kørestolsbrugere, der er nødt til at bakke ud af døren.
I kommunikationen med en alarmcentral skal der være tilkoblet teleslynge i elevatorstolen.
Det anbefales at montere et klapsæde 0,5 meter over gulv.
Standarden stiller også krav til:
Hvor præcist elevatorstolen stopper i forhold til gulvniveau.
Justerbarhed af, hvor længe døren står åben.

Figur 43. Indretning af elevator efter DS/EN 81-70 (Dansk Standard, 2018d).

§ 247

Ombygninger og mindre tilbygninger til eksisterende boligbebyggelse er ikke omfattet af krav om etablering af elevator. Bestemmelsen omfatter inddragelse af eksisterende tagetage til bolig. Mindre ombygninger, der er omfattet af bestemmelsen, er etablering af tårne til wc- rum og baderum, køkkener og tilsvarende.

SBi-anvisning (§ 247)

Med ændringer til Bygningsreglement 2015 gældende fra 1. juli 2017 (Bekendtgørelse nr. 718, 2017) er der ikke længere krav om etablering af elevator ved udnyttelse af en eksisterende tagetage, som ligger på 2. sal eller højere. Derimod er der fortsat krav om elevator til en nyopført bygninger med mindst tre etager, se § 244.

§ 248

Elevatorer i nybyggeri og installation af nye elevatorer i eksisterende bygninger skal leve op til energiklasse B i DS/EN ISO 25745-2. Hvis elevatoren ikke kan regnes ud fra DS/EN ISO 25745-2, skal elevatoren leve op til klasse B i VDI 4707 Aufzüge Energieffizienz, März 2009.

Stk. 2

Bestemmelsen gælder for elevatorer med mærkelast af elevatorstol på op til 2.000 kg. Elevatorens anvendelseskategori er grundlaget for fastlæggelse af energiklassifikationen.

Stk. 3

Højere energiforbrug til elevatordrift end energiklasse B kan accepteres, hvis der gennemføres tilsvarende kompenserende energibesparelser.

§ 249

Der skal gennemføres en funktionsafprøvning af elevatorers energiforbrug før ibrugtagning.

Vejledning (4.0 Energiforbrug)

Ifølge bygningsreglementet 2018, § 248 stk. 1 må elevatorer energiforbrug ikke overstige hvad der svarer til energiklasse B for enten DS/EN ISO 25745-2 eller og den tyske standard VDI 4707 Aufzüge Energieffizienz, März 2009.

DS/EN ISO 25745-2: Elevatorer, rulletrapper og rullefortoves energieffektivitet - Del 2: Beregning af energi for og klassifikation af elevatorer indeholder bl.a. en metode til at estimere energiforbruget ud fra målte værdier, beregninger og simulationer. Den tyske standard VDI 4707 Aufzüge Energieffizienz, März 2009, indeholder en anden metode til at beregne elevatorers energiforbrug der skal benyttes såfremt forbruget ikke kan regnes ud fra DS/EN ISO 25745-2.

Ifølge bygningsreglementet 2018, § 248 stk. 3 kan et højere energiforbrug til elevatordrift end energiklasse B accepteres, hvis der gennemføres tilsvarende kompenserende energibesparelser. Dette kunne for eksempel være merisolering i bygningen eller installation af solvarmeanlæg, varmepumpeanlæg eller solceller. Person- og godselevatorer med en mærkelast over 2.000 kg er undtaget fra energikravet, jf. bygningsreglementet 2018, § 248 stk. 2.

Før ibrugtagningen af elevatorer skal der gennemføres en funktionsafprøvning af energiforbruget, som efterfølgende skal dokumenteres i en rapport. Måling af energiforbruget kan med fordel ske i forbindelse med slutinspektion iht. Arbejdstilsynets regler. Der henvises her til Trafik- Bygge- og Boligstyrelsens vejledning om funktionsafprøvning, jf. bygningsreglementet 2018, § 249.

SBi-anvisning (§ 249)

Kravet om funktionsafprøvning af elevatorers energiforbrug er indført i BR15 med ændringerne gældende pr. 1. juli 2017 (Bekendtgørelse nr. 718, 2017). Det nye krav er en styrkelse af allerede eksisterende krav til eftervisning af installationers ydeevne i gældende standarder. Kravet gælder ved nybyggeri, men også for eksisterende byggeri, hvor der udføres ændringer, der har betydning for bygningsreglementets bestemmelser, fx ved nyinstallation eller udskiftning af elevatorer i eksisterende bygninger.

Trafik-, Bygge- og Boligstyrelsens vejledning er en hjælp til at forstå, hvad funktionsafprøvninger omhandler og hvilke målinger, der normalt skal udføres for at eftervise, at kravene er opfyldt. Den indeholder ikke beskrivelse af specifikke krav til målemetoder og måleudstyr (Trafik, Bygge- og Boligstyrelsen, 2018c).
